目标检测(Object Detection)学习_P1

目标检测也是属于cv热点方向之一,但之前我做得并不多,这里通过微软的教程以及d2l学习一下.

在图像分类任务中，我们假设图像中只有一个主要物体对象，我们只关注如何识别其类别。然而，很多时候图像里有多个我们感兴趣的目标，我们不仅想知道它们的类别，还想得到它们在图像中的具体位置。在计算机视觉里，我们将这类任务称为目标检测（object detection）或目标识别（object recognition）

目标检测在无人驾驶和机器人、摄像头里用得很多.

基本概念

bouding box

在目标检测中，我们通常使用边界框（bounding box）来描述对象的空间位置。边界框是矩形的，由矩形左上角的以及右下角的x和y坐标决定。另一种常用的边界框表示方法是边界框中心的(x,y)轴坐标以及框的宽度和高度

目标检测算法通常会在输入图像中采样大量的区域，然后判断这些区域中是否包含我们感兴趣的目标，并调整区域边界从而更准确地预测目标的真实边界框（ground-truth bounding box）。不同的模型使用的区域采样方法可能不同。这里我们介绍其中的一种方法：以每个像素为中心，生成多个缩放比和宽高比（aspect ratio）不同的边界框。这些边界框被称为锚框（anchor box）

也就是采样区域的设置方式,这里使用不同的缩放比和宽高比生成锚框,假设缩放比为有n个,m个宽高比,比较简单的组合就是

$(s_1,r_1),(s_1,r_2),\ldots,(s_1,r_m),(s_2,r_1),(s_3,r_1),\ldots,(s_n,r_1).$

可以通过杰卡德系数,也就是交并比IoU衡量锚框与真实边界框之间的相似性

$J(\mathcal{A},\mathcal{B})=\frac{|\mathcal{A}\cap\mathcal{B}|}{|\mathcal{A}\cup\mathcal{B}|}.$

在训练集中，我们需要给每个锚框两种类型的标签。一个是与锚框中目标检测的类别，另一个是锚框相对于真实边界框的偏移量。

在预测时，我们为每个图像生成多个锚框，预测所有锚框的类别和偏移量，根据预测的偏移量调整它们的位置以获得预测的边界框，最后只输出符合特定条件的预测边界框

Naive approach

假设我们想在照片上找到一只猫，一种非常简单的物体检测方法如下：

将图片分解为多个平铺(tiles)
对每个平铺运行图像分类。
那些识别率较高的tiles可以被认为包含所讨论的对象。

然而，这种方法远非理想，因为它只允许算法非常不精确地定位对象的边界框(bounding box )。为了获得更精确的位置，我们需要运行某种回归(regression)来预测边界框的坐标——为此，我们需要特定的数据集。

目标检测的指标

Intersection over Union

指的就是上面的交并比

虽然对于图像分类，很容易测量算法的性能，但对于对象检测，我们需要测量类的正确性以及推断的边界框位置的精度。对于后者，我们使用所谓的并集交集（IoU），它测量两个bouding box（或两个任意区域）重叠的程度。

们用两个图形的并集面积来划分两个图形之间的相交面积。对于两个相同的区域，IoU将是1，而对于完全不相交的区域，它将是0。否则，它将在0到1之间变化。我们通常只考虑IoU超过某个值的边界框。

Average Precision

PR(Precision-Recall)曲线下的面积,这与混淆矩阵相关.

考虑精度-召回曲线显示了取决于检测阈值（从0到1）的精度。
根据阈值的不同，我们会得到或多或少的图像中检测到的对象，以及不同的精度和召回率值。

计算多个不同阈值(threshold)的precision.比如设置10个均分的阈值

$AP=\frac1{11}\sum_{i=0}^{10}\text{Precision}(\mathrm{Recall}=\frac i{10})$

AP与IoU

我们将仅考虑IoU高于特定值的那些检测。包括计算AP时也只考虑IoU高于阈值的

Mean Average Precision - mAP

目标检测的主要指标称为平均精度（mAP）。它是Average Precision的值，是所有对象类的平均值，有时也计算在给定的几个IoU阈值上的均值.

Different Object Detection Approaches

对象检测算法有两大类：Region Proposal Networks （R-CNN、Fast R-CNN、Faster R-CNN）.主要思想是生成ROI(Regions of Interests),在每个ROI上运行CNN.

One-pass (YOLO, SSD, RetinaNet) 在这些体系结构中，我们设计网络以一次性预测类和ROI.

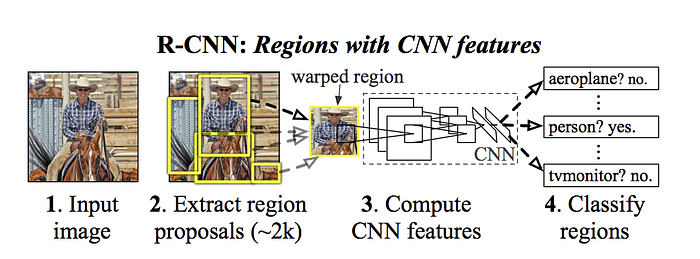

R-CNN

R-CNN使用选择性搜索rcnn_pami.pdf (ulsan.ac.kr)1311.2524.pdf (arxiv.org)生成ROI区域的分层结构，然后通过CNN特征提取器和SVM分类器来确定对象类别，并通过线性回归来确定边界框坐标

选择性搜索UijlingsIJCV2013.pdf (uva.nl)：

1.生成初始子分割，我们生成许多候选区域

2.使用贪婪算法递归地将相似的区域组合成更大的区域

3.使用生成的区域来生成最终的候选区域提案

得到2000个区域proposals后,CNN充当特征提取器，并且输出密集层由从图像中提取的特征组成，并且提取的特征被馈送到SVM中以对该候选区域提议内的对象的存在进行分类。除了预测区域建议内对象之外，该算法还预测四个值，这些值是偏移值，以增加边界框的精度。例如，给定一个区域提案，该算法本来可以预测一个人的存在，但该区域提案中那个人的脸可能会被减半。

存在的问题

训练网络仍然需要大量的时间，因为每张图像需要对2000个区域建议进行分类。它不能实时实现，因为每个测试图像大约需要47秒。
选择性搜索算法是一种固定的算法。因此，在那个阶段没有学习。这可能导致产生糟糕的候选地区proposals。

F-RCNN

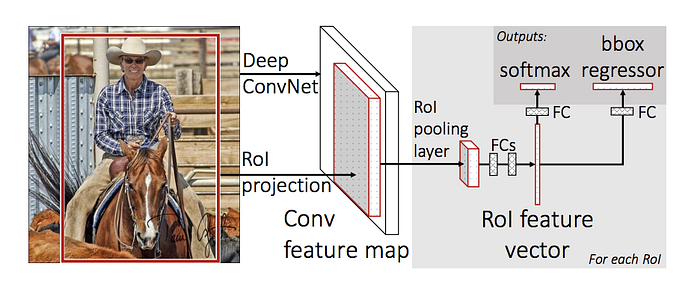

这种方法类似于R-CNN，但ROI区域是在应用卷积层后定义的。

将输入图像提供给CNN以生成卷积特征图。从卷积特征图中识别proposal regions，并通过使用RoI池化层将其扭曲(warp )成正方形，我们将其重塑为固定大小，以便将其馈送到完全连接的层中。

根据RoI特征向量，我们使用softmax层来预测所提出区域的类别以及边界框的偏移值

可以看出,生成proposal regions的算法效率很重要,R-CNN使用过选择性搜索算法,F-RCNN通过先将图像通过卷积层得到feature map,在feature map上进行生成region of proposals 并warp成相同大小的ROI再输入到FC进行分类.

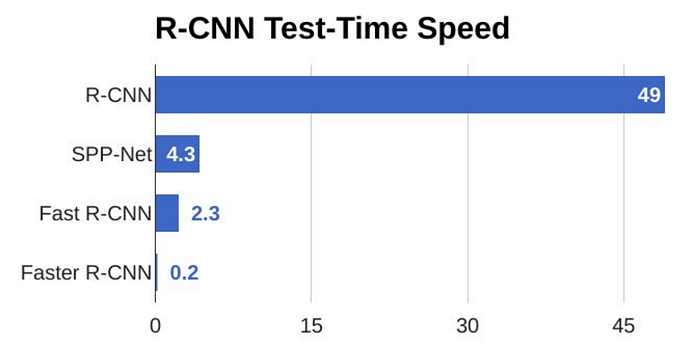

“Fast R-CNN”比R-CNN快的原因是，你不必每次向卷积神经网络提供2000个区域建议。相反，每个图像只进行一次卷积运算，并从中生成特征图。

Faster R-CNN

这种方法的主要思想是使用神经网络来预测ROI，即所谓的区域建议网络。

上述两种算法（R-CNN和Fast R-CNN）都使用选择性搜索来找出区域建议。选择性搜索是一个缓慢而耗时的过程，会影响网络的性能。1506.01497v1.pdf (arxiv.org)提出了一种对象检测算法，该算法没有使用选择性搜索算法，并让网络学习区域建议。

类似于Fast R-CNN，图像被提供作为卷积网络的输入，该卷积网络提供卷积特征图。不是在特征图上使用选择性搜索算法来识别区域建议，而是使用单独的网络来预测区域建议。

不是在特征图上使用选择性搜索算法来识别区域建议，而是使用单独的网络来预测区域建议。然后使用RoI池化层对预测的区域建议进行整形，该RoI池层随后用于对建议区域内的图像进行分类并预测边界框的偏移值。

R-FCN: Region-Based Fully Convolutional Network

我们使用ResNet-101提取特征
特征由Position-Sensitive Score Map处理,每个类对应的对象由k*k个块构成,也就是说通过一个特征图得到一个dC\k*k的输出,d表示d个regional proposals,d中的每一块可能对应图像中的某一部分,相当于把每一部分分为大小相同且对应不同类的特征,然后通过pool.
对于k*k区域的每一块,对每一个对象类vote(其实就是计算类概率),最大值就是对应的类.

YOLO

YOLO是一种实时one-pass算法

图像被分成SXS块
对于每块区域,CNN预测n个可能的类,bounding box坐标,以及置信度(置信度=概率*IoU)

YOLO的工作原理是，我们拍摄一张图像，并将其分割成一个SxS网格，在每个网格中我们取m个边界框。对于每个边界框，网络输出该边界框的类概率和偏移值。具有高于阈值的类概率的边界框被选择并用于在图像内定位对象。

YOLO算法的局限性在于它很难处理图像中的小物体，例如，它可能很难检测到一群鸟。这是由于算法的空间约束。
